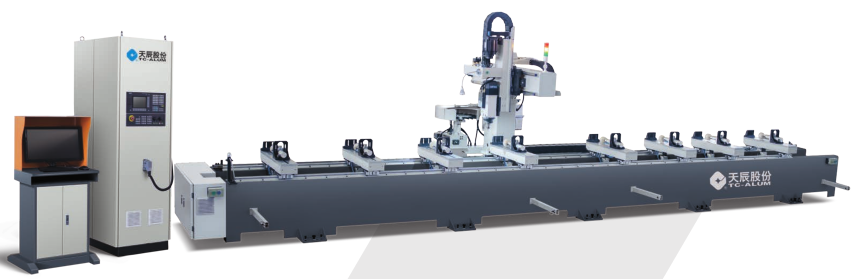

高速雙工作臺數控加工中心
GCGZ-CNC-7000
設備特點
☆?可實現鋁型材上平面鉆孔、異型孔槽的銑削加工；
☆?采用原裝西門子數控系統及高速電主軸，性能可靠；
☆?可實現三軸聯動及二軸分別插補；
☆?隨動刀庫設有12刀位，可根據程序要求自動快捷地更換刀具；
☆?移動部件均采用高精度直線導軌副；
☆?采用冷卻噴霧系統對刀具進行冷卻，以提高刀具壽命和工件的粗糙度；
☆?雙工作臺可同時進行兩件或兩種型材加工，交互式上料，互不干涉；
☆?可定制9米加長機型。
技術參數
☆?縱向行程 ?(X軸)：7000mm
☆?橫向行程 ?(Y軸)：800mm
☆?垂直行程 ?(Z軸)：320mm
☆?X軸運行速度：0——60m/min
☆?Y軸運行速度：0——24m/min
☆?Z軸運行速度：0——16m/min
☆?主軸轉速/功率（Max）：0—24000rpm/8kW
☆?工作轉速（Max）：0—12000rpm
☆?刀具庫：隨動刀庫設有ISO 30 ?12刀位
☆?刀具最大安裝長度：135mm
☆?刀柄類型：ISO 30刀柄
☆?氣源：0.5-0.8Mpa
☆?電源：380V/50Hz
☆?裝機總功率：約12kW
☆?夾具形式：氣動夾具（8組）、手動定位氣動鎖緊
☆?加工尺寸范圍（寬×高×長）：單工作臺：500×250×7000mm
☆?雙工作臺：兩件長度之和小于7000 mm
☆?外形尺寸（長×寬×高）：11300×2350×2550mm
☆?機床凈重：約4500kg
